 ОСМ-0,02 КВА, 380/12; трансформатор                       Трансформатор ОСМ-0,02

Трансформатор ОСМ-0,02 предназначен для питания цепей управления, местного освещения, сигнализации и автоматики.

Трансформаторы ОСМ-0,02 выпускаются в нескольких исполнениях:

1.  - без креплений и клемной колодки;

2. - с креплениями и клемной колодкой;

3. - Герметизированный (обозначение ГВ)

В третьем варианте трансформаторы могут быть полностью помещены в корпус, изготовленный из стеклонаполненного армамида , и залиты специальным электротехническим компаундом, что обеспечивает полную защиту магнитопровода и обмоток от воздействия вредных факторов окружающей среды (трансформаторы с улучшенной герметизацией ОСМ (ГВ)).


1.2.Климатическое исполнение  У категории размещения 3 по ГОСТ15150-69. Так же возможно изготовление трансформаторов в климатическом исполенении ОМ категории размещения 5 по ГОСТ15150-69, либо УХЛ и Т3 (тропическое исполнение).

1.3. Пример записи:

Трансформатор ОСМ (Г)-0,02 ОМ5 380/12
Трансформатор ОСМ (Г)-0,02 380/12
Трансформатор ОСМ (ГВ)-0,02 ОМ5 380/12
Трансформатор ОСМ (ГВ)-0,02 380/12
Трансформатор ОСМ (ГВ)-0,02 ОМ5 380/12
Трансформатор ОСМ (ГВ)-0,02 ОМ5 220/24
Трансформатор ОСМ-0,02 100/50
Трансформатор ОСМ-0,02 110/220
Трансформатор ОСМ-0,02 220/12
Трансформатор ОСМ-0,02 220/220
Трансформатор ОСМ-0,02 220/24
Трансформатор ОСМ-0,02 220/29
Трансформатор ОСМ-0,02 380/12
Трансформатор ОСМ-0,02 380/220
Трансформатор ОСМ-0,02 ОМ5 380/12



 2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1. Степень защиты    IР00.
2.2. Номинальная мощность, кВА 0,02
2.3. Номинальное напряжение обмотки I, В -
660-380; 380; 220
2.4. Номинальное напряжение обмотки II, В - 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260
2.6. Номинальная мощность обмотки II, кВА 0,02
2.7. Частота сети, Гц 50
2.8. Габаритные размеры, мм см. ниже чертеж к каждому исполнению.
2.9. Масса, кг 0,52

3. КОМПЛЕКТ ПОСТАВКИ
3.1. В  комплект поставки входят:
• трансформатор, шт.   - 1 • паспорт, экз.    - 1
4.1. Трансформатор ОСМ-0,02  соответствует техническим условиям  ИАЯК.671111.065 ТУ



5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1. Предприятие-изготовитель гарантирует соответствие трансформатора требованиям технических условий при
соблюдении потребителем условий эксплуатации и хранения, установленных техническими условиями.
5.2. Гарантийный срок эксплуатации трансформатора устанавливается  12 месяцев со дня продажи.
5.3. Хранение трансформатора должно производиться в отапливаемом  и вентилируемом помещении при tо=(+5 / +40) оC
в транспортной таре или без нее при отсутствии в окружающем воздухе паров кислот, щелочей и других примесей,
вредно воздействующих на материалы, из которых изготовлен трансформатор.

6. ТРАНСПОРТИРОВАНИЕ
6.1.Транспортирование трансформатора допустимо осуществлять любым видом транспорта с защитой от
атмосферных осадков при tо=(-50 / +40) оС с общим числом перегрузок не более 4.

7. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
7.1.Требования безопасности по ГОСТ 12.2.007.2-75.
7.2.Трансформатор выполнен класса защиты 1 по ГОСТ 12.2.007.0-75.
7.3.Требования пожарной безопасности по ГОСТ 12.1.004-91.

8.РЕМОНТ И ВОССТАНОВЛЕНИЕ
8.1.Заводом-изготовителем не принимаются претензии по техническому состоянию трансформатора, вышедшего из строя по вине потребителя.

9.УТИЛИЗАЦИЯ
9.1.Трансформатор не содержит вредных и токсичных веществ, драгоценных металлов.
9.2.Содержание в изделии цветных металлов:
      медь – 0,09 кг.
9.3.Специальные требования к утилизации отсутствуют.

осм-0,02 кВа 380/12 ОСМ-0,02 (ГВ) ТРАНСФОРМАТОР 0,02 кВА, 200 Ватт

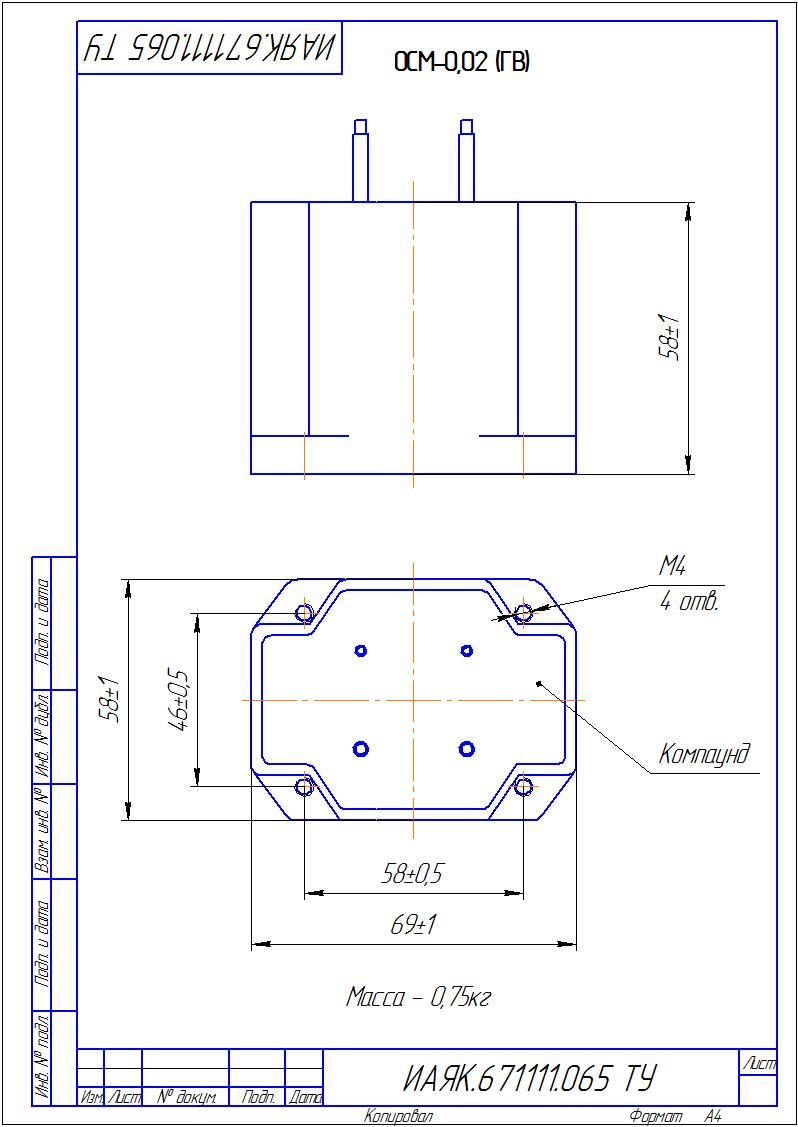

Габаритынй чертеж ОСМ (ГВ)-0,02 380/12  Внешний вид трансформаторов ОСМ (ГВ) -0,02  кВА и 0,05 кВА Паспорт на трансформатор ОСМ (ГВ)-0,02 кВА в формате PDF

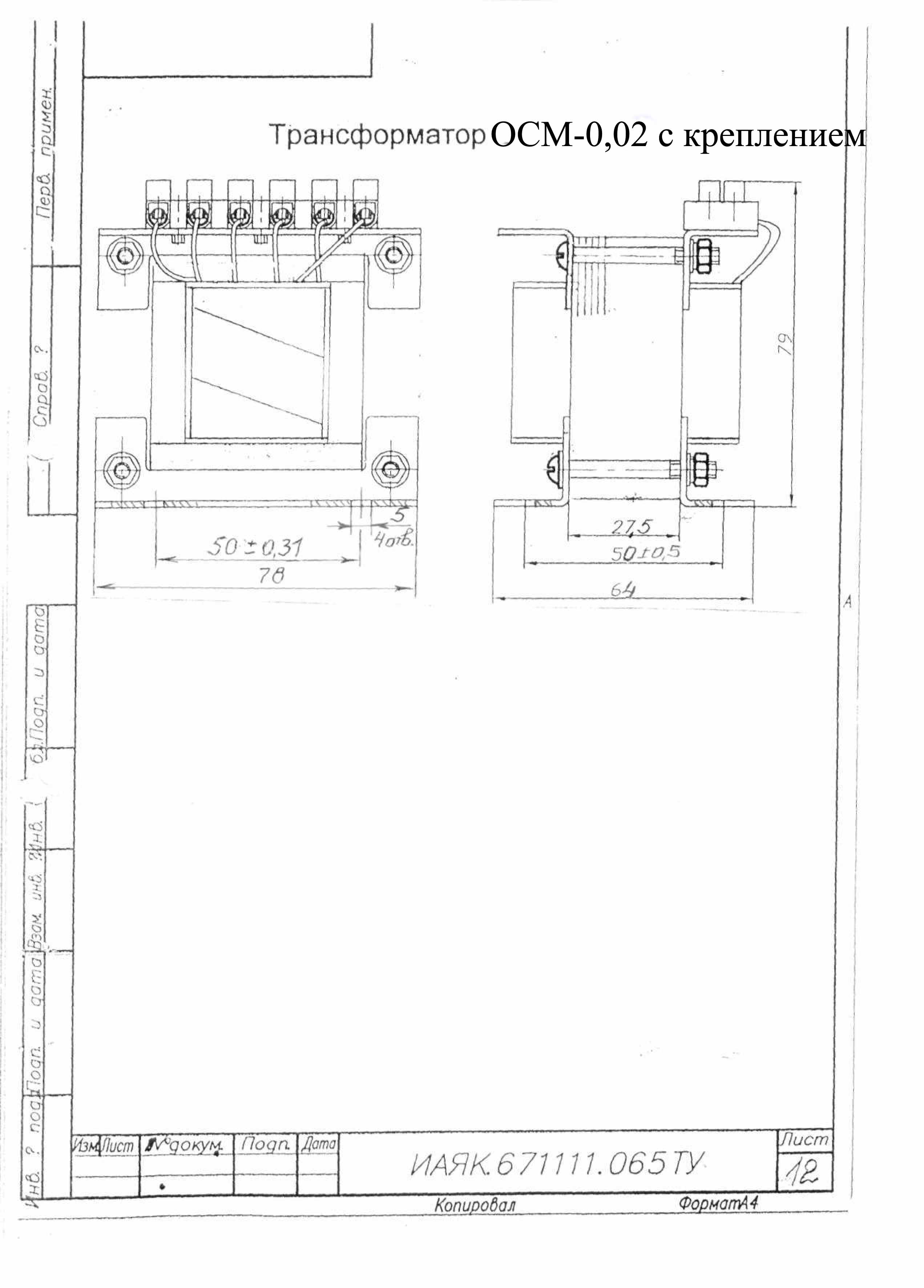

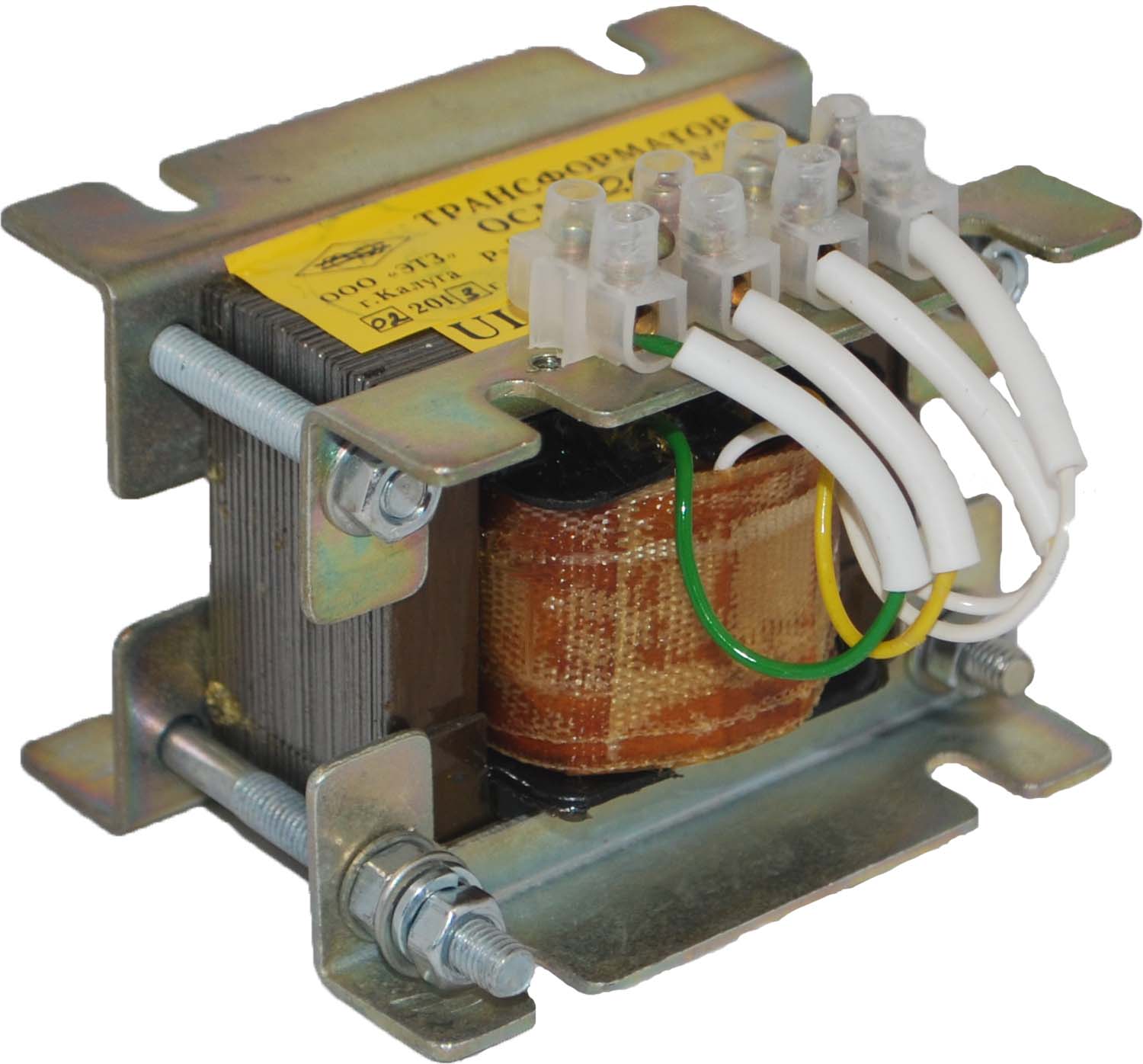

Габаритный чертеж трансформатора с креплениями ОСМ-0,02 кВА Общий вид трансформатора ОСМ-0,02 кВА с креплением Паспорт на трансформатор ОСМ -0,02 кВА в формате PDF
