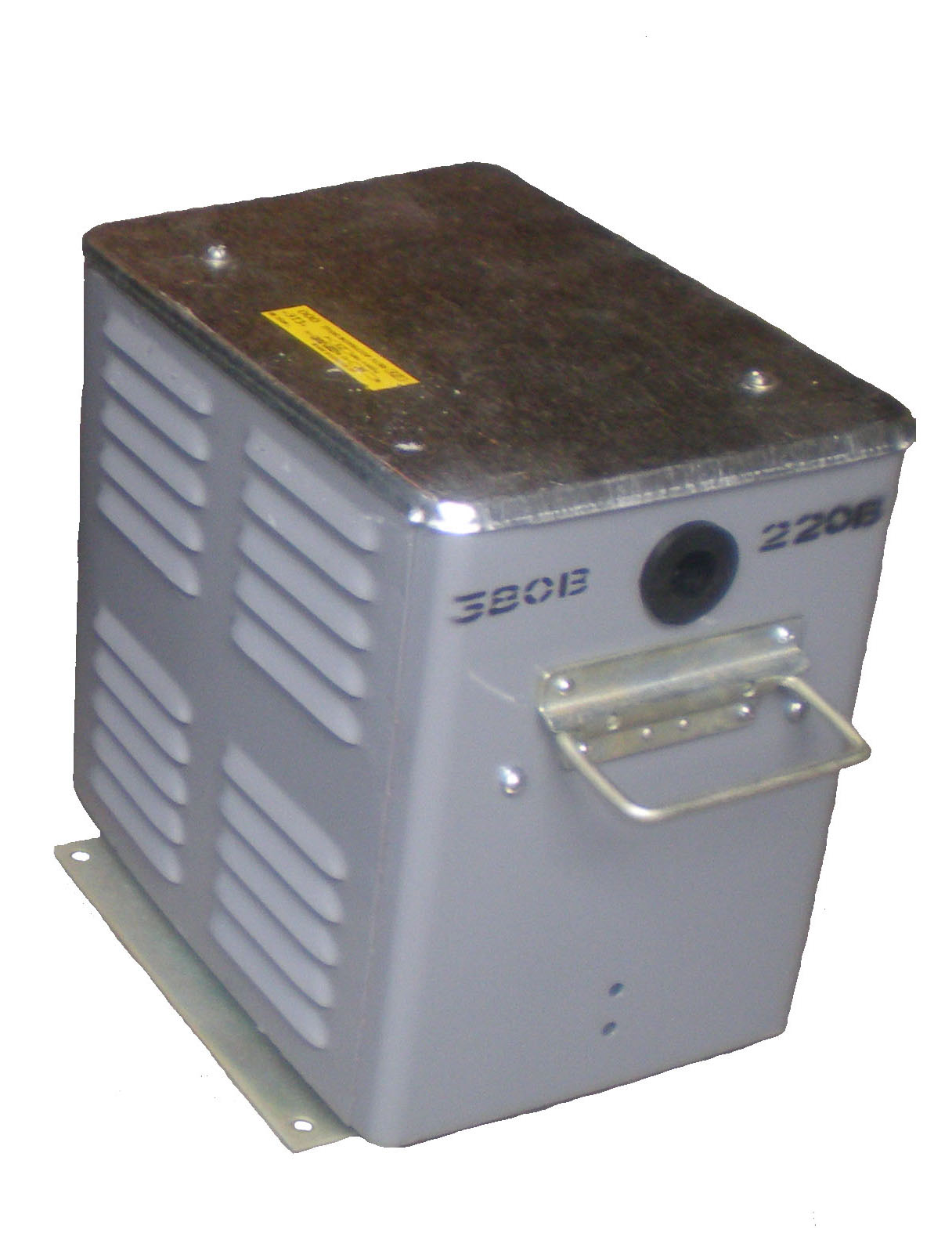

      Трансформатор ТСЗИ предназначен для питания пониженным (повышенным) напряжением различных цепей в электроустановках общего назначения: системы управления электроприводов, электроинструментов, освещения, автоматики, бытового назначения и т.д.


 Охлаждение трансформатора естественное воздушное.


 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

    2.1. Степень защиты по ГОСТ 14254-96    IP22
    2.2. Номинальная мощность, кВА  указана в таблице ниже, в соответствие с номинальной мощностью трансформатора.
   2.3. Номинальное напряжение обмотки ВН, В  660; 380; 220;  380-220;
   2.4. Номинальное напряжение обмотки НН, В  возможны варианты 12; 24; 42-24; 36; 72; 110; 127; 220-127 В.
   2.5. Частота сети, Гц    50
   2.6. К.П.Д.,%, не менее    90
   2.7. Габаритные размеры, мм   согласно таблицы.
   2.8. Масса, кг указана в таблице ниже, в соответствие с номинальной мощностью трансформатора.
   2.9. Климатическое исполнение: УХЛ2
   2.10. Схема соединения обмоток: Ун/Д-11; Д/Д-0;Yн/Y-0;Д/Y-11


 Не допускается работа трансформатора с открытой крышкой и без заземления.


4.2. Трансформаторы выполнены класса защиты 1 по ГОСТ 12.2.007.0-75.

4.3.Требования пожарной безопасности по ГОСТ 12.1.004-91.

5.1. Трансформатор ТСЗИ  УХЛ2  изготавливаются на нашем предприятии и соответствует  ИАЯК.671134.038ТУ(ТУ 16-09).


Приемка ОТК завода изготовителя.


 Наименование

Основные технические данные изделия

Масса,

кг

Габаритные размеры, мм

(длина, ширина, высота)

Материал обмоток

Мощность,

кВА

Номинальное напряжение

обмоток, В

Первичной

Вторичной

  ТСЗИ-1,6

Cu;

Al

 1,6

 660; 380; 220; 380-220

12; 24; 36; 42; 100; 127-220

28

26

310х225х300

  ТСЗИ-2,5

Cu;

Al

 2,5

660; 380; 220; 380-220

12; 24; 36; 42; 100; 127-220

32

33

310х235х300

310х255х300

  ТСЗИ-4,0

Cu;

Al

 4,0

660; 380; 220; 380-220

12; 24; 36; 42; 100; 127-220

39

42,5

310х255х300

335х305х350

  ТСЗИ-5,0

Cu


 5,0

660; 380; 220; 380-220

12; 24; 36; 42; 100; 127-220

49

335х305х350

  ТСЗИ-6,3

Cu


 6,3

660; 380; 220; 380-220

12; 24; 36; 42; 100; 127-220

55

340х320х350

  ТСЗИ-10,0

Cu


 10,0

660; 380; 220; 380-220

36; 42; 100; 127-220

93

570х315х460

  ТСЗИ-16,0

Cu


 16,0

660; 380; 220; 380-220

42; 100; 127-220

142

565х365х560

  ТСЗИ-20,0

Cu

 20,0

660; 380; 220; 380-220

42; 100; 127-220

162

565х365х620

  ТСЗИ-25,0

Cu


 25,0

660; 380; 220; 380-220.

42; 100; 127-220

174

565х365х620

  ТСЗИ-30,0

Cu

 30,0

660; 380; 220; 380-220

110; 127-220

215

625х365х620

  ТСЗИ-35,0

Cu

 35,0

660; 380; 220; 380-220

110; 127-220

400

760х485х860

  ТСЗИ-40,0

Cu

 40,0

660; 380; 220; 380-220

110; 127-220

405

760х485х860

  ТСЗИ-50,0

Cu

 50,0

660; 380; 220; 380-220

127-220

420

760х505х870

  ТСЗИ-63,0

Cu

 63,0

660; 380; 220; 380-220

127-220

491

870х525х870

  ТСЗИ-85,0

Cu

 85,0

660; 380; 220; 380-220

127-220

530

1000х535х825

  ТСЗИ-100,0

Cu

  100,0

660; 380; 220; 380-220

127-220

626

1100х535х825
